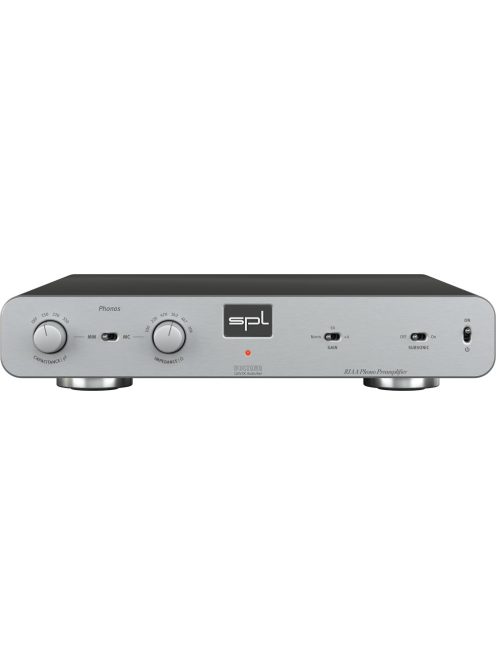

Phono előerősítő
MM & MC
Két felvevő rendszer van a lemezjátszók számára: mozgó mágnes (MM) és mozgó tekercs (MC).
MOZGÓ MÁGNES
A mozgó mágnesfelvevők kis feszültséget generálnak, ha mágnest mozgatnak a réztekercsek között. Az MM hangszedők nagyon magas induktivitással és impedanciával rendelkeznek.
A Phonos három kondenzátor közül választhat, amelyek korrigálják a frekvencia és a fázisválasz linearitását. A kapacitások 150pF, 220pF és 330pF. Kikapcsolt állapotban a kapacitást a kábel kapacitása határozza meg.
MOZGÓ TEKERCS
Az MC hangszóró szintén kicsi elektromágneses generátor, de a mágnesek szilárdan lehorgonyzódnak és a tekercsek között mozognak, vagyis pontosan ellentétesek az MM hangszóróval.
A kimeneti feszültség azonban nagyon alacsony, csak néhány száz mikrovolton, ezért érzékenyebb a zajra és az indukált zúgásra. Ez az előerősítő tervezését kihívássá teszi, mert a nagyon alacsony kimeneti feszültséget rendkívül zajmentesen kell előerősíteni. A Phonos az egyik legerősebb fonó előerősítőt kínálja az MC rendszerek számára, akár 71,5 dB előerősítéssel. A 120 V-os technológiának köszönhetően az előerősítők rendkívül alacsony zajszintűek, lineárisak és fáziszártak.
Az MC hangszedők nagyon alacsony induktivitással és impedanciával rendelkeznek. Ez azt jelenti, hogy a kábel kapacitásának hatása (a lemezjátszótól az előerősítőig) elhanyagolható. Az impedancia azonban releváns és hat pozícióban állítható be: 100, 220, 470, 2,2 k, 4,7 k és 10 kOhm. Ha kétség merül fel azzal kapcsolatban, hogy melyik impedancia egyezik a hangszóró impedanciájával, akkor az impedanciákat is egyszerűen át lehet kapcsolni, amíg a lineáris frekvenciaválasz akusztikailag meg nem lesz határozva.
ERŐSÍTÉS
Az előerősítés három értékben kapcsolható. A normál erősítési érték +46 dB MM esetén és +67 dB az MC patronoknál.
-10 dB helyzetben a phono elegendő kimeneti szintet produkál a normál hifi berendezésekhez, amelyek referencia -10 dBV referencia szinten működnek.
A +4 dB helyzetben a kimeneti szint körülbelül olyan hangos, mint a modern DA konvertereké, 0dBfs = +15 dBu referencia-szinten.
SZUBSZONIKUS SZŰRŐ
A lemezjátszó meghajtó mechanizmusának dübörgését a mélyhangtartomány nagy erősítése is felerősíti a lejátszás RIAA kiegyenlítése miatt. A Phonos kapcsolható szubszonikus szűrőt kínál ennek a dübörgésnek a eltávolítására.
KAPCSOLATOK
Aranyozott RCA aljzatok állnak rendelkezésre a lemezjátszó csatlakoztatásához és egy olyan előerősítőhöz való kimenethez, mint például a Director Mk2 vagy az Elector.
A lemezjátszó földelő csatlakozását banán dugaszoló aljzatként tervezték. A földelővezeték rögzíthető vagy bedugható.
RIAA KIEGYENLÍTÉS
A RIAA kiegyenlítés az Amerikai Rögzítőipari Szövetség (RIAA) által javasolt specifikáció a lemezek rögzítésére és lejátszására. A RIAA kiegyenlítő görbék 1954-ben bevezették a bakelitlemezek tényleges ipari szabványát.
A RIAA kiegyenlítés során az előhangsúlyozással csökkentik az alacsony frekvenciákat és növelik a magas frekvenciákat a rekord vágásakor (kék RIAA görbe).
A mélyhangok akár 20 dB-rel is lecsökkennek, hogy nagyobb helyet és hosszabb felvételi időt biztosítsanak.
A magas frekvenciákat akár 25 dB-rel növelik, hogy növeljék a jel-zaj arányt az adathordozó zajának és az audio jel között.
Lejátszás közben pont az ellenkezője történik a Phonos-ban. A hangsúly nélküli szűrő (piros RIAA görbe) kompenzálja az előkiemelést, és az eredmény lineáris frekvenciaválasz.
DOUGLAS SELF DESIGN
A Phonos RIAA kiegyenlítését Douglas Self ajánlásai szerint dolgoztuk ki.
Ötlet: Sok kis kapacitás néhány nagy kapacitás helyett.
Előnyök: A kondenzátorok gyorsabban töltődnek és kisülnek, ami jobb felbontást és gyorsabb impulzusreakciót eredményez.
A teljes RIAA hangszínszabályzóban csak audiofil Styroflex kondenzátorokat használnak.
A személyről: Douglas Self egy brit elektronikai mérnök, aki erősen hajlamos az audióra. A Cambridge-i Egyetemen tiszteletbeli diplomával rendelkezik, és a sussexi egyetemen tanít pszichoakusztikát.
