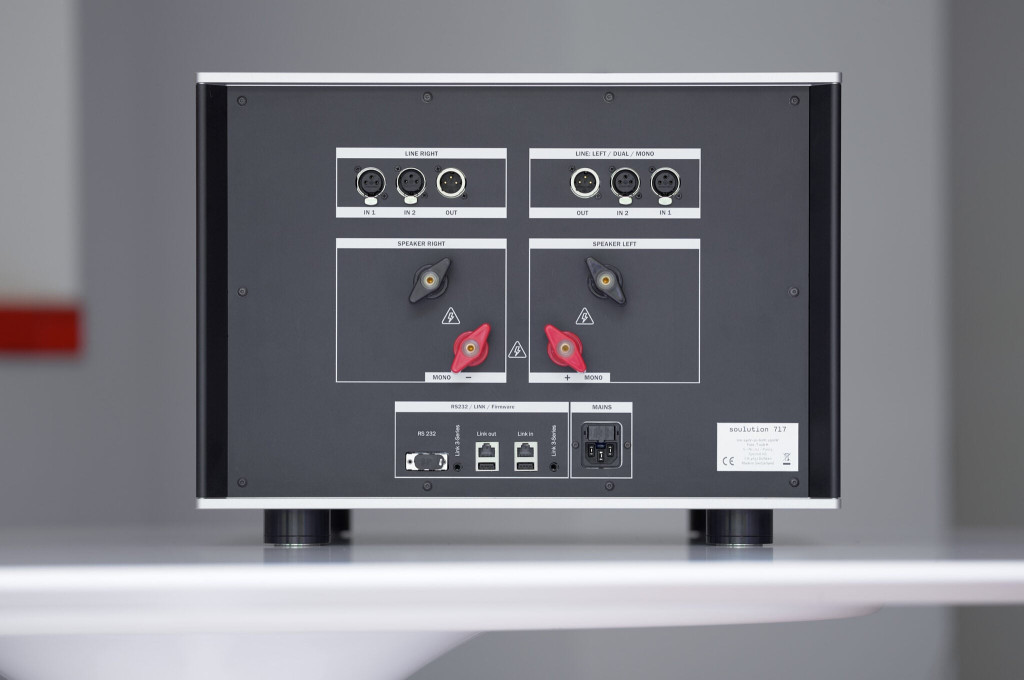

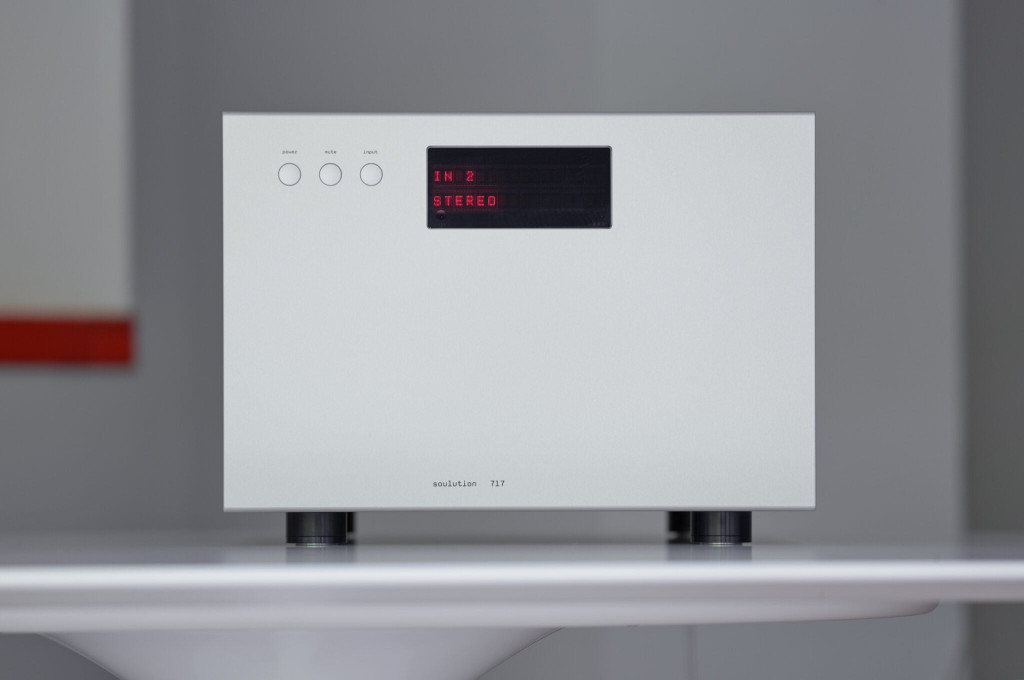

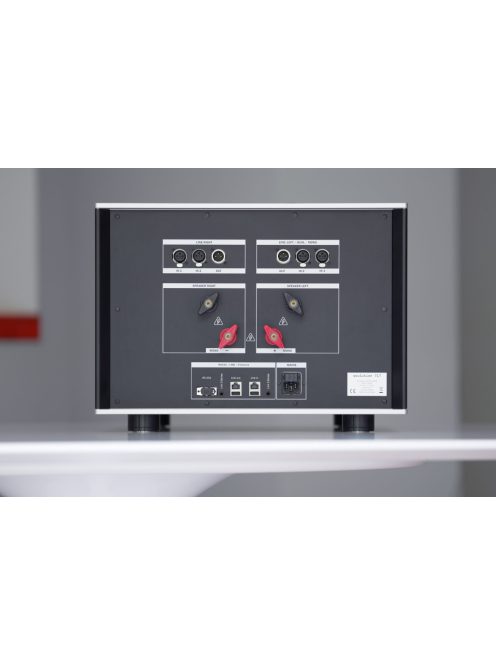

Soulution 717 - High-end sztereó/monó végerősítő
Micsoda különbséget jelent a precíz vezérlés!
A Soulution új referencia erősítője minden hangszórót képes meghajtani, és új mércét állít fel a zajszint, a fázishibák, a közös módú elnyomás és a torzítás tekintetében.
Főbb jellemzők
- Kapcsolt üzemmódú tápegység (4 × 600 VA, 4 × 2100 VA csúcs)
- Több mint 400 amperes impulzusáram-névleges érték
- Minimális fáziseltérés (<0,2° @ 20 kHz) az audio sávban
- Rendkívül alacsony zajszintű áramkör < -165 dBV (bemeneti zajsűrűség)
Felépítés
A 717 erősítő (beleértve a tápegységeket is) teljes egészében dual-mono elrendezéssel lett tervezve. A bal és a jobb csatorna mindegyike saját NYÁK-kal rendelkezik, így teljesen el vannak választva egymástól. Ez sokkal jobb csatornaelválasztást eredményez (> 120 dB), mint a korábbi modelleknél.
Bemeneti fokozat
A 717 erősítő innovatív bemeneti fokozata kivételes közös módú elnyomást tesz lehetővé anélkül, hogy zaj bevezetésével rontaná a bemeneti fokozat teljesítményét. Ezt széles sávszélességre (20 MHz), a legalacsonyabb zajszintre és optimális közös módú elnyomásra (CMMR >105 dB) tervezett, párhuzamosan kapcsolt műszererősítőkkel érik el. Ez biztosítja, hogy a 717 erősítő még a leghalványabb zenei jeleket is megfelelően fogja erősíteni.
Feszültségfokozat
Minden negatív visszacsatolású erősítőtervezés esetében minél nagyobb a huroknyereség, annál jobb – feltéve, hogy a rendszer stabil marad. Több mint 2 MHz-es sávszélességével, 120 dB-t meghaladó huroknyereségével (DC) és rendkívül lineáris visszacsatolási hálózatával a 717 új mércét állít fel a fáziskoherencia és a torzítás terén.
Áramfokozat
Az áramerősítő fokozat csatornánként 16, AB osztályban működő teljesítménytranzisztort tartalmaz. Egy intelligens előfeszítési áram-vezérlő áramkör méri az egyes tranzisztorok pillanatnyi áramát, és szabályozza azok nyugalmi áramát, biztosítva ezzel az optimális és azonos működési feltételeket. A 717 kiemelkedő mikrodinamikát ötvöz lenyűgöző nyers teljesítmény leadással. 400 A-es és annál nagyobb rövid áramimpulzusok könnyen elérhetők. Biztonsági okokból a folyamatos kimeneti áram csatornánként 32 Arms-ra van korlátozva.
Tápellátás
Négy, rendkívül nagy csúcsteljesítményű (2100 W 5 másodpercig) kapcsolóüzemű tápegység-modul biztosítja a kimeneti fokozat feszültségellátását. A szabályozott tápegység kimeneti impedanciája a releváns frekvenciatartományban rendkívül alacsony marad, ami feleslegessé teszi a nagy tároló kondenzátorokat. A 717 kisjel-szekcióját elosztott helyi tápegységek látják el, amelyek rendkívül hatékony DC-DC átalakítókkal, valamint rendkívül alacsony zajszintű és gyors lineáris szabályozókkal rendelkeznek, közvetlenül a hűtőborda mellett. Ez biztosítja a legkisebb zajszintet és a legrövidebb jelutakat a kisjel-szekció számára.
