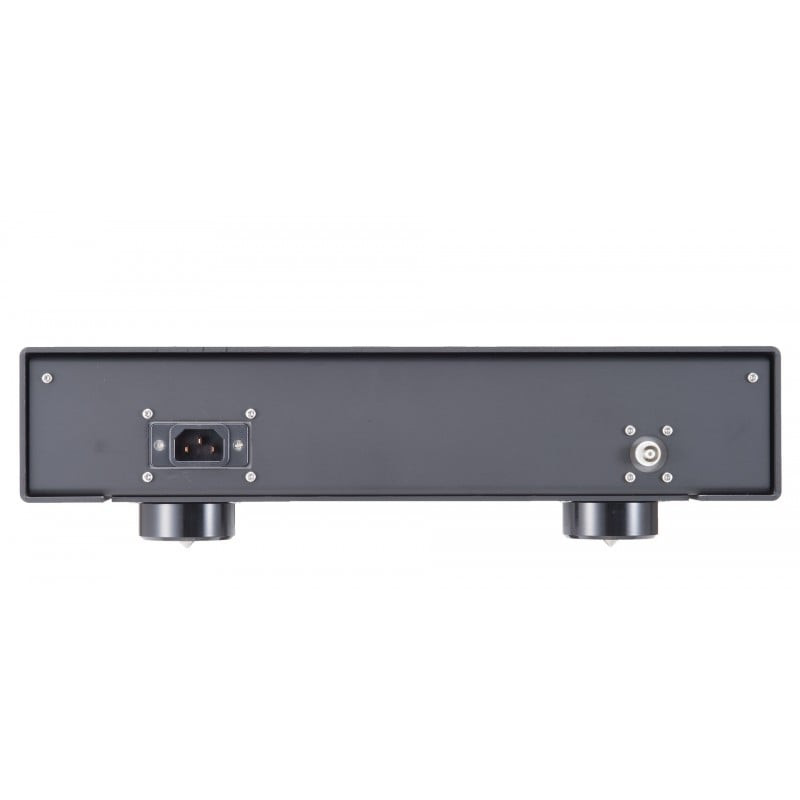

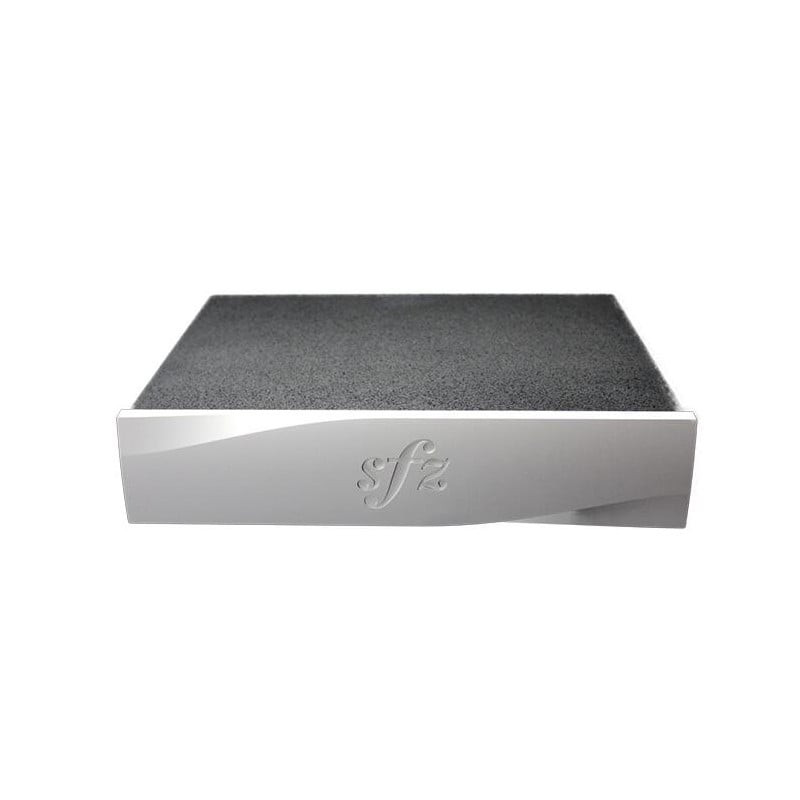

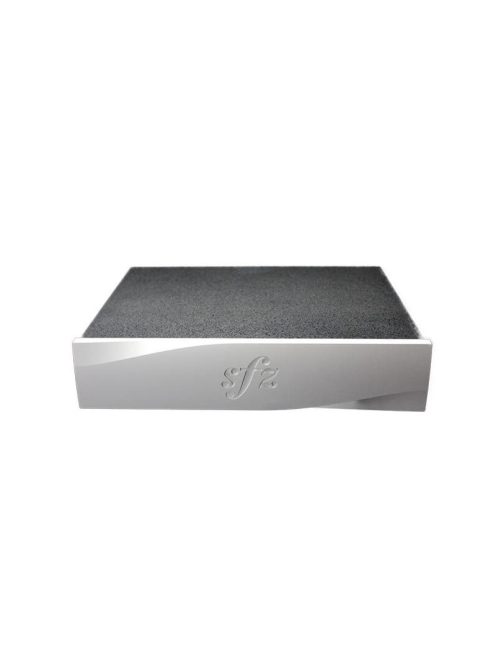

Sforzato PMC-07EX - Órajel generátor
A mester órajel a digitális audió lelke
Valamennyi digitális audió készülék szükségszerűen órajelet használ a műveletek vezérléséhez, időzíté- séhez amikor digitális adatokat alakít át analóg audió jelekké. Ennek megfelelően a digitális órajel pontos- sága, minősége meghatározó mértékben befolyásolja a keletkező analóg jelalak jóságát, másképpen a hangminőséget. Úgy is mondhatnánk, hogy a digitális audió pulzusa az órajel.
Ugyanakkor nem feltétlenül a mester órajel abszolút pontossága a legfontosabb követelmény az órajellel szemben. A legpontosabb hangoló műszer, a hangszergyártók által használt stroboszkóp 1/10 cent pontosságú. Egy cent a félhang 1/100-a (a félhang a zongora klaviatúrájy szomszédos fehér és feketebillentyűinek a hangja közötti frekvenciatávolság). A frekvencia igen nagy pontossággal mérhető és határozható meg. Már a hagyományos, normál órajel generátorok is igen nagy pontossággal dolgoznak. A csúcsminőségű digitális audió eszközökben használt órajel generátorok legalább tízszer pontosabbak az átlagos órajel generátoroknál és a tapasztalatok azt mutatják, hogy ezen a ponton túl növelve az órajel frekvencia pontosságát nem hoz mérhető, érezhető javulást a hangminőségben.
Az órajel minősége a még nagyobb pontosságú frekvencia helyett a fáziszaj (vagyis a kívánt frekvencia mellett jelentkező nemkívánatos torz frekvenciák, valójában szennyeződések) csökkentésével, vagy kiküszöbölésével és a megcélzott órajel frekvencia stabilitásával, vagyis az időalap torzulások (jitter) lehetőség szerinti megszüntetésével javítható. A digitális audió működését szabályozó órajel nem alkalmas a tökéletes analóg hullámalak biztosítására, ha a fenti zajokkal szennyezett. A hagyományos rendszerekben az órajel generáló, szintetizáló áramkörök biztosítják az órajelet a digitális/analóg jelátalakító számára. A szintetizátor szűrőként működik, amely eltávolítja az órajelből a létrehozni kívánt órajel frekvenciától eltérő frekvencia összetevőket, vagyis zajokat. Ennek a szűrőnek a minősége, pontossága, hatékonysága biztosítja azt, hogy a mögötte lévő áramkörök az ideális, tiszta órajelet tudják adni a jelátalakító áramkörök számára. Ugyanakkor még a legjobb minőségű szűrő számára is komoly kihívást jelent az ideális frekven- ciához igen közel álló (szomszéd fáziszaj) eltávolítása, márpedig a megmaradt idegen frekvencia össze- tevő okozza majd a digitális időalap torzulást, vagyis a jittert. Gondoljunk csak bele, egy rostával könnyen kiszűrhetjük a homokból a kavicsokat, de ugyanez a rosta nem alkalmas arra, hogy elválasszuk egymástól a homokszemeket, azon csak a rosta szeménél (furatmérténél) nagyobb szemcsék akadnak fenn, a homokszemek akadály nélkül átesnek rajta. Nagyjából ez az eset a célfrekvenciához igen közel álló idegen frekvenciák kiszűrése terén is: a szomszéd fáziszajok eltávolítására a legjobb módszer az, ha olyan órajel generátort alkotunk, amely a lehető legkevesebb szomszédfrekvenciás fáziszajjal terhelt.
A SFORZATO mester órajel generátora rendkívül tiszta, alig mérhető mértékű fáziszajjal terhelt órajelet állít elő, ezáltal drámai módon javítja a 10 MHz-es órajellel működő audió eszközök hangminőségét.
Ultra alacsony mértékű szomszéd fáziszajjal terhelt oszcillátorok
A PMX-03EX, 05EX és 07EX készülékekben ugyanazt a hálózati transzformátort, hálózati tápegységet találjuk és a készülékházaik is megegyeznek. A különbség a készülékbe épített oszcillátorokban van. Mindegyikük igen alacsony, de eltérő mennyiségű fáziszajt produkáló oszcillátorral épült.
A PMC-03EX lelke egy rubídium oszcillátor. A normál rubídium oszcillátorok igen pontos frekvenciát szolgáltatnak, de nem kimagaslóan jó a fáziszaj teljesítményük. A PMC-03EX esetében egyedi tervezésű rubídium egységet használunk, amely igen alacsony szomszéd fáziszajjal jellemezhető. A PMC-03EX fáziszaj mutatója tipikusan -115 dB 1 Hz-en, eredményeként igen jól fókuszált hangzásképet és nagyon élethű színpadképet kapunk.
A PMC-05EX és PMC-07EX készülékekben OCXO (fűtött, állandó hőmérsekletű vezérelt kristályoszcillátor) egységet használunk SC metszésű kristállyal. A PMC-05EX fáziszaj mutatója -123 dB 1 Hz-en, míg ugyanez a mutató a PMC- 07EX esetében -105 dB 1 Hz-en.
