SPL Phonos duo - Phono előerősítő
Nagyszerű dizájn – kötelező darab

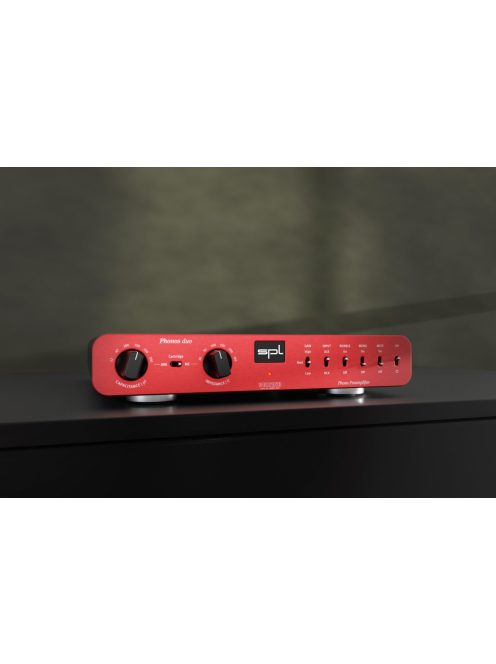

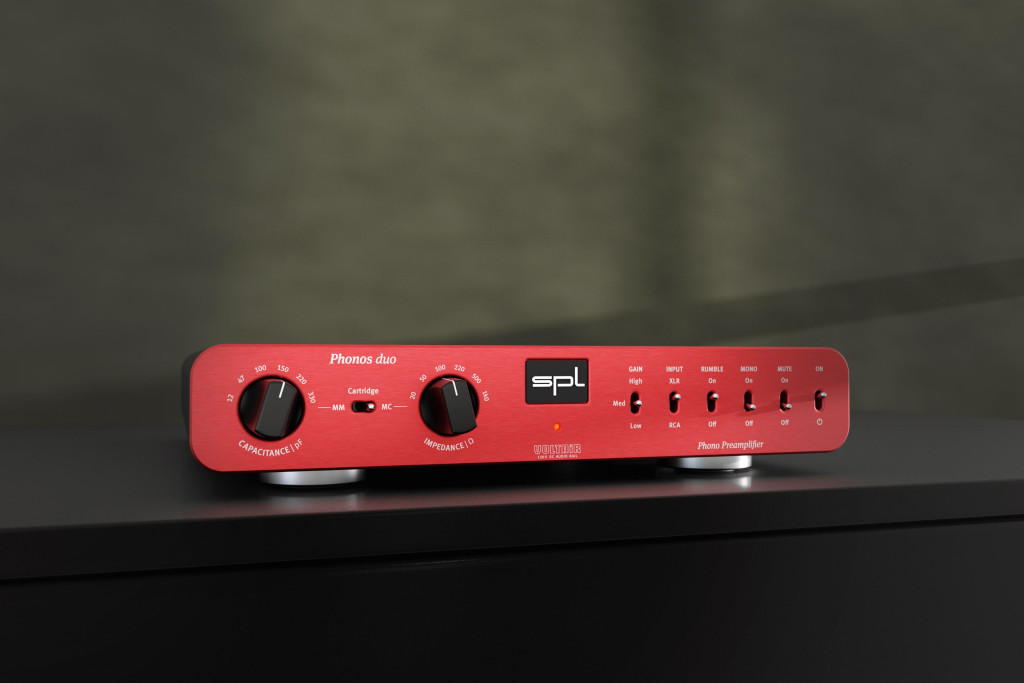

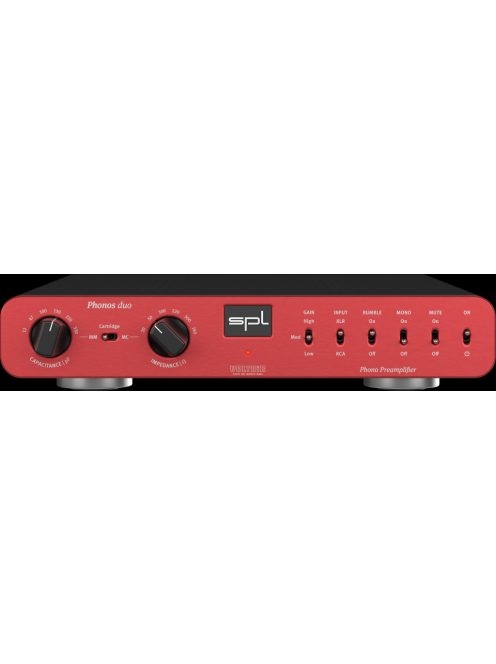

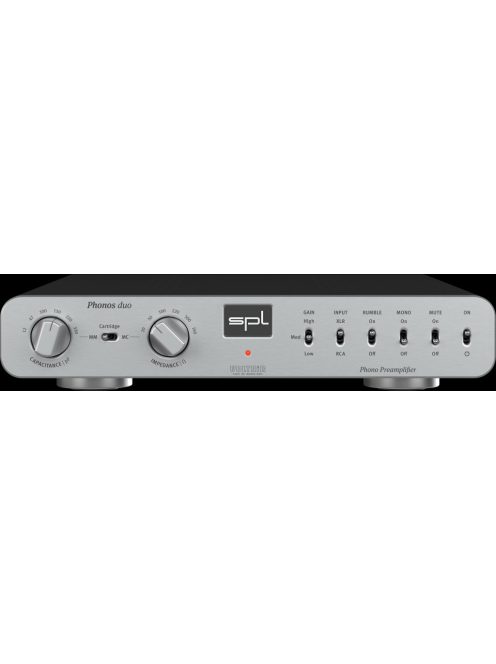

Vizuálisan az SPL Phonos duo Phono előerősítő tökéletesen illeszkedik az SPL HiFi Professional Fidelity termékcsaládba – és természetesen három alapszínben, fekete, piros vagy ezüstben kapható.
MM & MC
A lemezjátszókhoz kétféle hangszedő rendszer létezik:
Mozgómágneses (MM) és mozgótekercses (MC).
Mozgó mágnes
A mozgómágneses hangszedők feszültséget generálnak egy mágnes réztekercsek közötti mozgatásával. A frekvencia- és fázisátvitel lehető legjobb linearitásának elérése érdekében a kapacitást módosítják a hangszedő beállításához.
A Phonos duo hat különböző kapacitást kínál ehhez a beállításhoz:
12 pF, 47 pF, 100 pF, 150 pF, 220 pF és 330 pF.
Mozgó tekercs
A mozgótekercses hangszedő egyben egy kis elektromágneses generátor is. A mágnesek azonban szilárdan rögzítve vannak – és a tekercsek a mágnesek között mozognak. Ez a koncepció pontosan ellentétes a mozgómágneses hangszedővel. Következésképpen nem a kapacitás, hanem az impedancia a döntő paraméter a hangszedő illesztésében.
A Phonos duo hat különböző impedanciát kínál ehhez a beállításhoz:
20 ohm, 50 ohm, 100 ohm, 220 ohm, 500 ohm és 1 kohm.
MC or MM ?
A mozgótekercses hangszedő rendszereket általában az audiofilebb rendszereknek tekintik, mivel kis tömegüknek köszönhetően gyorsabb és ezáltal finomabb hangszedőt tesznek lehetővé. Ezek hozzák ki a lemez legfinomabb árnyalatait. A mozgótekercses hangszedő rendszer kimeneti feszültsége rendkívül alacsony, mindössze néhány száz mikrovolt, ezért érzékenyebb a zajra és az indukált brummra.
A nagyon alacsony kimeneti feszültség kihívást jelent az előerősítő tervezésében, mivel rendkívül zajmentesen kell előerősíteni. Akár 70 dB-es előerősítéssel a Phonos duo az egyik legerősebb lemezjátszó előerősítőt kínálja mozgótekercses rendszerekhez. Az SPL 120V technológiának köszönhetően a Phonos duo rendkívül alacsony zajszintű, lineáris és fáziszárt erősítést biztosít.
A mozgótekercses hangszedők nagyon alacsony induktivitással és impedanciával rendelkeznek.
Ez azt jelenti, hogy a kábelkapacitás (a hangszedőtől az előerősítőig) hatása nem olyan jelentős. Az impedancia azonban itt a releváns paraméter, és a Phonos duo-n hat pozícióban állítható. A gyártók adják meg a hangszedők impedanciáit. Ezeket a lehető legpontosabban kell betartani.
A mozgómágneses hangszedők ezzel szemben strapabíróbbak és gyakran olcsóbbak.
A mozgómágnesek nagyobb tömege nagyobb tehetetlenséget okoz, ami a lemez kevésbé pontos leolvasását eredményezi.
A modern mozgómágneses rendszerek azonban neodímium mágneseket is használnak, amelyeknek
jelentősen kisebb a tömegük. Az ilyen mozgómágneses rendszerek pontosság tekintetében lépést tudnak tartani
egyes mozgótekercses rendszerekkel.
A kapacitás jelentős szerepet játszik a mozgómágneses hangszedőknél.
Ez azt jelenti, hogy a kábelkapacitás (a hangszedőtől az előerősítőig)
hatását itt nem lehet figyelmen kívül hagyni. A mozgómágneses hangszedők kapacitása ezért hat értékre állítható
a Phonos Duón, hogy optimálisan illeszkedjen a rendszerhez.
Tipp:
Ha kétségei vannak azzal kapcsolatban, hogy melyik kapacitás felel meg a hangszedő kapacitásának, egyszerűen váltson a Phonos Duo kapacitásai között. Amíg a magas frekvenciatartomány növekszik, a kapacitás alacsonyabb, mint a hangszedő kapacitása. Ha a magas frekvenciatartomány ismét csökken, a kapacitás magasabb, mint a hangszedő kapacitása.
Szabad választás – kiegyensúlyozott vagy kiegyensúlyozatlan

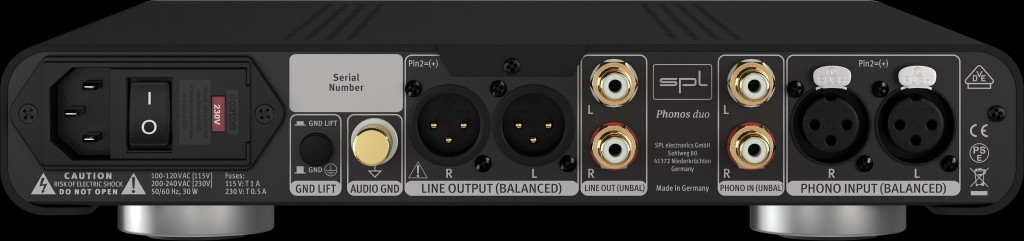

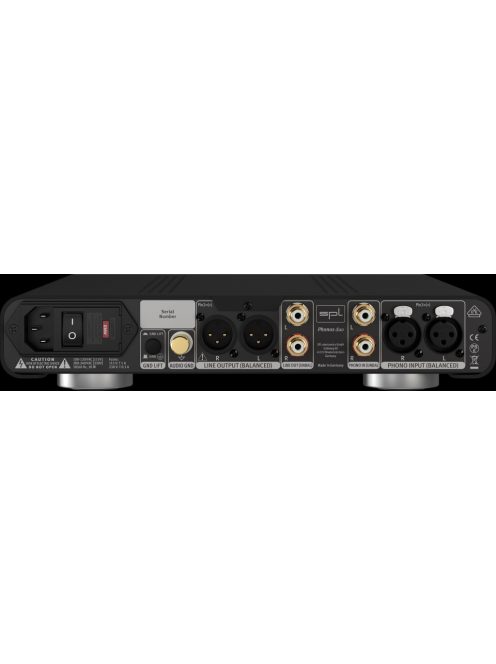

A Phonos Duo két pár sztereó bemenetet és kimenetet kínál.
Egy pár szimmetrikus bemenetet és kimenetet XLR bemenetekkel és kimenetekkel, valamint egy pár aszimmetrikus bemenetet és kimenetet RCA csatlakozókkal.
Csatlakozás
Aranyozott RCA aljzatok állnak rendelkezésre a lemezjátszó csatlakoztatásához és előerősítőhöz, például a Director Mk2-höz vagy az Electorhoz való kimenethez.
Tökéletes szint

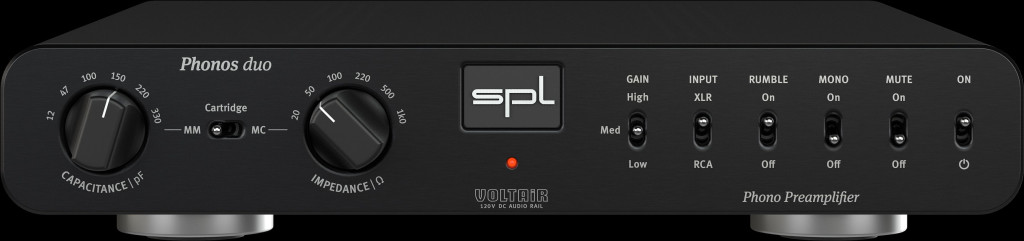

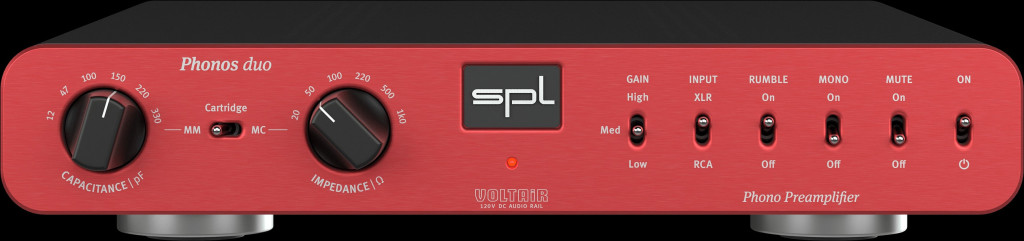

A GAIN kapcsolóval állítható be az előerősítés, azaz a Phonos duo kimeneti szintje. Három érték közül lehet választani.
„Low” állásban az MM rendszerek erősítése +30 dB, MC rendszereké pedig +50 dB. Ez ideális olyan standard HiFi eszközökkel kombinálva, amelyek -10 dBV referenciaszinttel működnek. „Med” kapcsolóállásban az erősítés 10 dB-lel nő (MM = +40 dB, MC = +60 dB). Ha a kapcsoló „High” állásban van, az erősítés további 10 dB-lel nő (MM = +50 dB, MC = +70 dB). Ez azt jelenti, hogy a kimeneti szint megközelítőleg olyan hangos, mint a modern DA konvertereké 0 dBfs = 15 dBu referenciaszinten.
Moraj
A lemezjátszó meghajtómechanizmusának morajlását a lejátszás során a RIAA equalizernek köszönhetően a basszustartomány nagyfokú erősítése erősíti (lásd RIAA equalizer). A Phonos duo egy kapcsolható szubszonikus szűrőt kínál a morajlás megszüntetésére.
Mono
A MONO kapcsolóval választható ki, hogy a sztereó bemeneti jel normál sztereó jelként, vagy monóvá összegződik-e (kapcsoló Be állásban). Ez például akkor hasznos, ha mono rendszert használ mono lemezek lejátszásához.
Mute-kapcsoló
A MUTE kapcsolóval az összes kimenet elnémítható.
On
A Phonos duo az ON kapcsolóval kapcsolható be (a kapcsoló felső állásban van).
Jól hangzik
A Professional Fidelity sorozat összes eszközét nemcsak terv szerint, hanem fülre szabottan is fejlesztjük. Számos fontos alkatrészt átmenőfuratos technológiával szerelünk fel az áramköri lapokra. Így biztosíthatjuk, hogy a legjobb hangzású alkatrészeket használhassuk.
RIAA kiegyenlítés
Az RIAA hangszínszabályozás az Amerikai Hanglemezgyártók Szövetsége (RIAA) által javasolt specifikáció a lemezek felvételére és lejátszására.
Az RIAA hangszínszabályozási görbék 1954-ben vezették be a bakelitlemezek globális, tényleges iparági szabványát.
Az RIAA hangszínszabályozás előkiemelést használ az alacsony frekvenciák csökkentésére és a magas frekvenciák kiemelésére a lemez vágásakor (kék RIAA görbe).
A basszus akár 20 dB-lel is csökken, hogy több teret és hosszabb lejátszási időt biztosítson.
A magas frekvenciákat akár 25 dB-lel is kiemeli, hogy növelje a jel-zaj arányt a lemezhordozó zaja és az audiojel között.
Lejátszás közben pontosan az ellenkezője történik a Phono-kban. A hangsúlycsökkentő szűrő (piros RIAA görbe) kompenzálja az előkiemelést, és az eredmény egy lineáris frekvenciaátvitel.
Douglas Self Design
A Phono RIAA hangszínszabályozását Douglas Self ajánlásai szerint fejlesztették ki.
Ötlet: Sok kis kapacitás néhány nagy kapacitás helyett.
Előnyök: A kondenzátorok gyorsabban töltődnek és sülnek ki, ami jobb felbontást és gyorsabb impulzusválaszt eredményez.
A teljes RIAA hangszínszabályzóban kizárólag audiofil Styroflex kondenzátorokat használnak. A személyről: Douglas Self brit elektronikai mérnök, aki nagy vonzalmat érez a hangtechnika iránt. A Cambridge-i Egyetem díszdoktori címet kapott, és pszichoakusztikát tanít a Sussexi Egyetemen.
A VOLTAiR technológia
A 120 V-os technológia a referencia technológiánk. A 120 V-os technológia egyedülálló a világon. 120 voltos egyenfeszültséggel működik. Ez négyszerese az IC-alapú félvezető műveleti erősítők feszültségének. Professional Fidelity sorozatunkban ezt a páratlan technológiát VOLTAiR technológiaként emlegetjük.
A lehető legmagasabb hangminőség a lehető legmagasabb hangüzemi feszültséget igényli.
A 120 V-os technológia +/-60 V-tal működik. Az ilyen magas feszültség kezeléséhez speciális, saját fejlesztésű műveleti erősítőket fejlesztettünk ki, amelyek +/-60 V egyenfeszültséggel képesek működni: az SPL 120V SUPRA műveleti erősítőket. Ez a magas feszültség tönkretenné a hagyományos alkatrészeket és műveleti erősítőket.
A 120 V-os technológia kivételes műszaki specifikációkat és hangzásbeli előnyöket ér el. Technikailag a dinamikatartomány, a jel-zaj viszony és a headroom tekintetében. Hangzásbelileg a részletgazdagság és a teljesen nyugodt zenehallgatási élmény tekintetében.
Egyébként a technológia nevében szereplő „120V”-nak semmi köze a helyi hálózati feszültséghez, amelyet a hálózati aljzatból kapunk. Ez a készülék belsejében lévő üzemi feszültségről szól, amellyel az audiojeleket feldolgozzák.
A hálózati aljzatból érkező hálózati feszültséget a készülék belső lineáris tápegységében toroid transzformátor alakítja át a szükséges szekunder feszültséggé. Az egyenirányítók ezt a váltakozó feszültséget alakítják át az audioeszközben szükséges egyenfeszültséggé.
