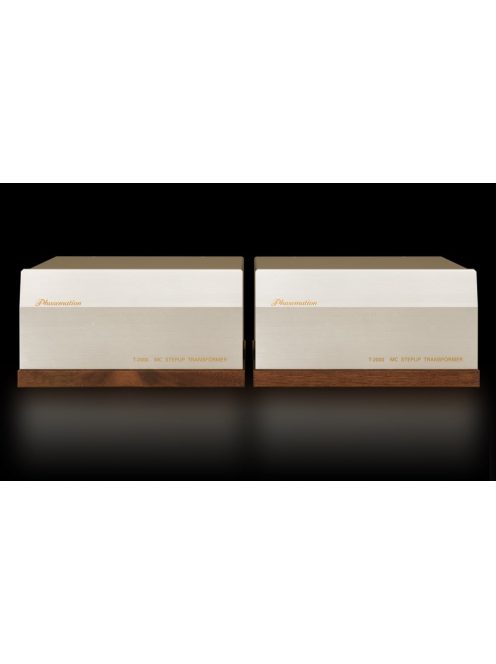

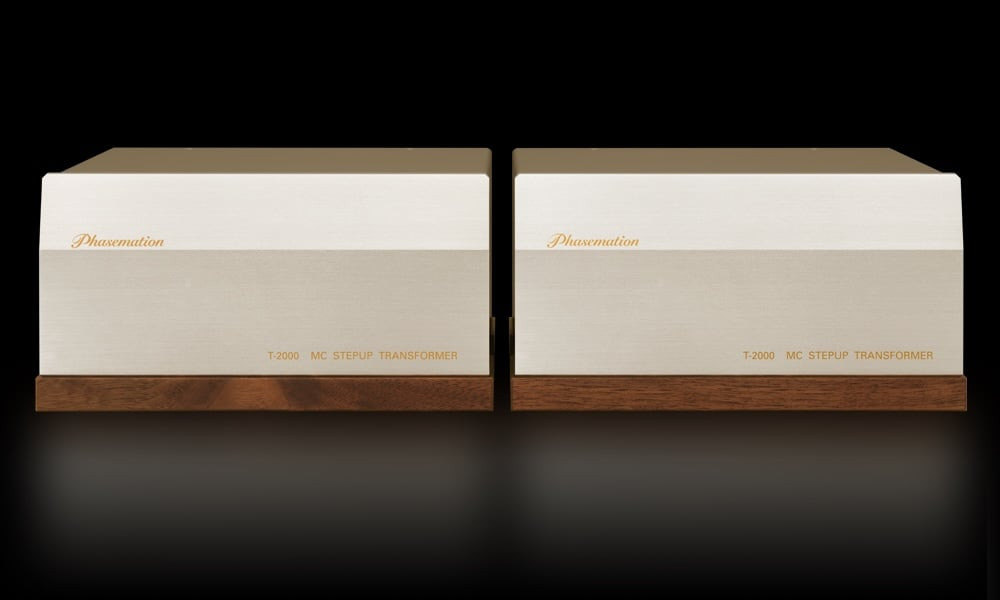

Duál mono Illesztő trafó
A szimmetrikus jelátvitelt támogató bemeneti rész
A hangszedő tekercsén keresztül történő jelelőállítás során lényegében szimmetrikus működés valósul meg. Ha ezt a jelet aszimmetrikus csatlakozással továbbítjuk, nemcsak a szimmetrikus típus előnyei csorbulnak vagy vesznek el, hanem a külső zajok is közvetlenül befolyásolják a hangminőséget.
Az 1. ábra bemutatja a szimmetrikus phono-kábel használatával történő csatlakoztatás során alkalmazandó bekötés alapjait. A jel a hangszedő tekercséből a push-pull kiegyensúlyozó áramkörön keresztül jut el a transzformátor tekercséhez, és az árnyékolás földelése veszi körül őket. Ezáltal a külső zajok által okozott negatív hatások kizárhatók. Ezen felül a hangszedő oldalán teljes kiegyensúlyozott csatlakozás (2. számú érintkező feszültség alatt) jön létre úgy, hogy a transzformátor primer tekercsének közepét a szekunder tekercs mínuszpontjához (jel GND) csatlakoztatják.
A 2. ábrán látható az MC-fejhez használt feszültségnövelő transzformátor aszimmetrikus phono-kábellel történő csatlakoztatásának általános felépítése. A jelvezetékből és külső árnyékolásból álló aszimmetrikus csatlakozásnál az árnyékolás oldala ki van téve a külső zajoknak. Ezért nemcsak könnyen befolyásolható a zajok által, hanem a jelvezetékbe is behatolnak a káros hatások.
Újonnan kifejlesztett, nagy teljesítményű maganyagokat alkalmazunk.
A korábban használt 0,2 mm vastagságú permalloy anyagokat újraértékeltük, és kifejlesztettük az új „rendkívül vékony szupermalloy maganyagot”. A nagy méretű magformával kombinálva ez kiváló tulajdonságokat eredményezett: rendkívül alacsony frekvenciájú linearitást és magas hatékonyságnövekedést (alacsony veszteség), ami részletgazdag, hangulatos hangzást eredményez.
A legjobb tekercselési specifikációk alkalmazása
A transzformátor tekercselési specifikációit újraértékeltük, és a használt hangszedők impedanciaértékeinek és a transzformátorok illesztésének figyelembevételével a legmegfelelőbb tervezési értékeket alkalmaztuk. Az új tekercselési szerkezettel kombinálva ez egy nagy felbontású, széles hangtartományú transzformátort eredményez. Ezen felül a másodlagos tekercseléshez használt nagy tisztaságú rézvezeték alkalmazása hozzájárul a teljes hangzáshoz és a jobb tartóssághoz az összes frekvenciatartományban.
Ráadásul a legjobb hangminőség elérése érdekében kézzel készítettük el a terméket. Ennek köszönhetően kiváló frekvenciaválasz és fázisjellemzők valósulnak meg széles tartományban, csökken a fázistorzulás a hallható tartományon belül, és még tisztább statikus akusztikai kép valósul meg.
A külső indukciós zúgás és a felesleges rezgés kiküszöbölése
A külső indukciós zúgás kezelésére egy szilárd, rézzel bevont acéllemezből készült alvázalapot és egy indukciós zúgás elleni árnyékolással ellátott burkolatot alkalmaznak. Ezen felül a transzformátor közelében elhelyezett mágneses árnyékoló anyagnak köszönhetően kétrétegű szerkezetről van szó. A felálló transzformátor nagy csillapítású gumiból készült, lebeg a főegységtől, és megakadályozza a külső rezgések terjedését.
A CA-1000 vezérlőerősítőhöz hasonlóan az előlapon 20 mm vastag, ferde alumínium panel került alkalmazásra. A készülékház aljára fa alapot helyeztek el, amely más anyagokkal kombinálva hatékonyan szűri ki a felesleges rezgéseket, és jó jel-zaj arányú hangzást biztosít.
Kiváló minőségű alkatrészek

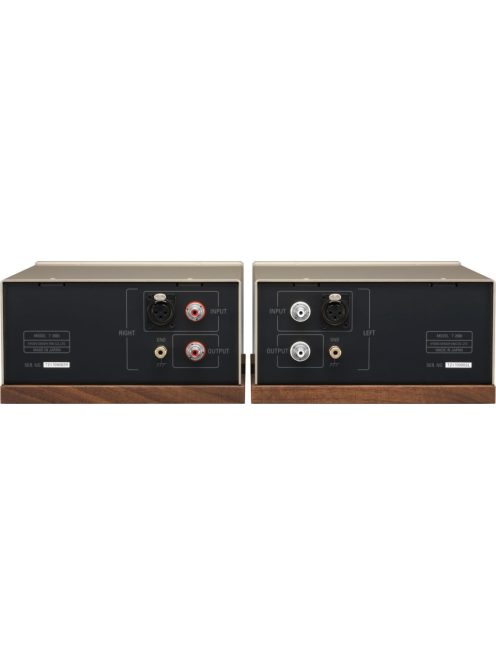

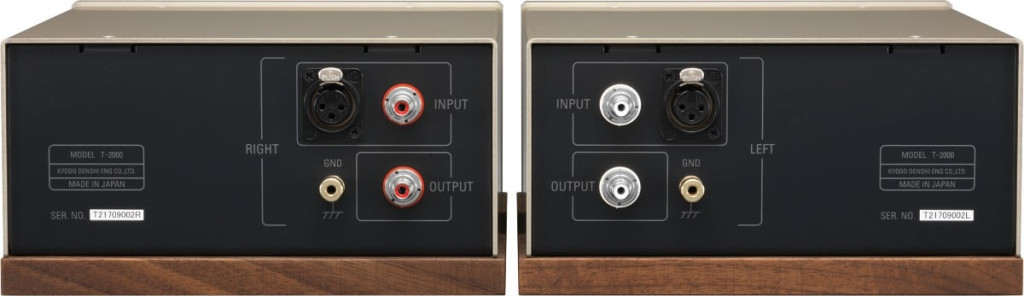

A bemeneti és kimeneti csatlakozókhoz a FURUTECH termékeinek ródiummal bevont csatlakozóit használják, amelyek kiváló minőségükről és magas hangminőségükről ismertek.
Ezen felül a lábakhoz TA0C magas széntartalmú öntöttvas szigetelőket alkalmaznak, amelyek hozzájárulnak a hangfelbontás javításához.
*Figyelem: A bemenetnél csak az XLR vagy az RCA csatlakozó használható. Ha egyszerre kettőt használ, az zajok keletkezéséhez vezethet.
